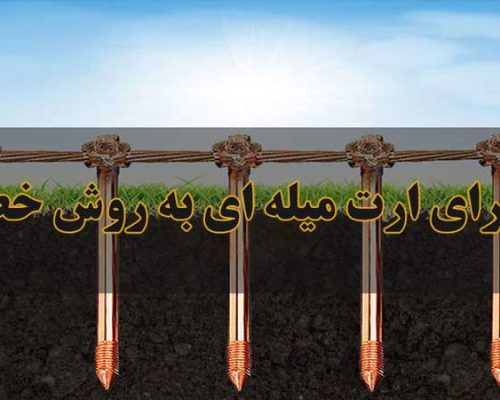

میله های ارت در سیستم ارتینگ

میله‌های ارت (به انگلیسی: Ground Rods) از اجزای اصلی سیستم‌های ارتینگ هستند که برای کاهش مقاومت الکتریکی و هدایت جریان به زمین استفاده می‌شوند. این میله‌ها معمولاً از مواد خاص و با ویژگی‌های مشخصی ساخته می‌شوند. در ادامه به جزئیات بیشتری درباره میله‌های ارت پرداخته می‌شود:

ویژگی‌های میله‌های ارت

۱. مواد سازنده:
– مس: میله‌های مسی به دلیل هدایت الکتریکی بالا و مقاومت در برابر خوردگی، بسیار محبوب هستند.
– فولاد گالوانیزه: این نوع میله‌ها معمولاً مقرون به صرفه‌تر هستند و با یک لایه گالوانیزه برای جلوگیری از زنگ‌زدگی پوشش داده می‌شوند.
– آلیاژهای خاص: برخی از میله‌ها از آلیاژهای خاصی ساخته می‌شوند که می‌توانند مقاومت بالایی در برابر عوامل محیطی داشته باشند.

۲. طول و قطر:
– میله‌های ارت معمولاً بین ۲ تا ۳ متر طول دارند، اما بسته به شرایط خاک و نیازهای سیستم، می‌توانند طول‌های بیشتری نیز داشته باشند.
– قطر میله‌ها معمولاً بین ۱/۲ اینچ تا ۱ اینچ (حدود ۱۲ تا ۲۵ میلیمتر) متغیر است.

۳. روش نصب:
– میله‌های ارت باید به صورت عمودی در خاک نصب شوند. در صورت نیاز، می‌توانند به صورت افقی یا با زاویه نصب شوند.
– عمق نصب میله‌ها بستگی به نوع خاک و شرایط محلی دارد و باید به گونه‌ای باشد که مقاومت کلی سیستم کاهش یابد.

۴. اتصالات:
– میله‌های ارت باید به تجهیزات الکتریکی و سیستم‌های زمین‌زنی با استفاده از کابل‌های مخصوص ارت متصل شوند. اتصالات باید محکم و مقاوم در برابر خوردگی باشند.

 مزایای میله‌های ارت

– ایمنی: میله‌های ارت به حفاظت از تجهیزات و افراد در برابر خطرات ناشی از برق‌گرفتگی و صاعقه کمک می‌کنند.
– کاهش نویز: این میله‌ها به کاهش نویز الکتریکی و تداخل در سیستم‌های الکتریکی کمک می‌کنند.
– پایداری: میله‌های ارت با کیفیت بالا به طور معمول دارای عمر طولانی و پایداری در برابر شرایط جوی هستند.

 نکات مهم در استفاده

– بررسی مقاومت خاک: پیش از نصب میله‌های ارت، باید مقاومت خاک در محل بررسی شود تا از کارایی سیستم اطمینان حاصل شود.
– بازرسی و نگهداری: میله‌های ارت باید به طور منظم بازرسی و نگهداری شوند تا از عملکرد صحیح آن‌ها اطمینان حاصل شود.
– رعایت استانداردها: نصب میله‌های ارت باید مطابق با استانداردهای ملی و بین‌المللی انجام شود.

استفاده صحیح از میله‌های ارت به بهبود ایمنی و کارایی سیستم‌های الکتریکی کمک می‌کند و از آسیب‌های ناشی از برق‌گرفتگی و صاعقه جلوگیری می‌کند.

اتصالات میله‌های ارت به سیستم‌های الکتریکی باید به‌گونه‌ای طراحی شوند که مقاومت الکتریکی کمی داشته باشند و از نظر مکانیکی پایدار و مقاوم در برابر خوردگی باشند.

در ادامه به انواع مناسب اتصالات برای میله‌های ارت اشاره می‌شود:

 ۱. اتصالات مکانیکی (Mechanical Connectors):
– کلمپ‌های ارت (Ground Clamps):
– این کلمپ‌ها برای اتصال کابل‌های ارت به میله‌های ارت استفاده می‌شوند و باید از مواد مقاوم در برابر خوردگی ساخته شده باشند.
– کلمپ‌ها معمولاً به صورت پیچ و مهره‌ای یا فشاری طراحی می‌شوند.

– اتصالات پیچ و مهره‌ای:
– این نوع اتصالات برای اتصال میله‌های ارت به یکدیگر یا به سایر اجزای سیستم ارتینگ استفاده می‌شوند.
– باید از مواد ضد زنگ مانند فولاد گالوانیزه یا مسی استفاده شود.

 ۲. اتصالات لحیم‌کاری (Soldered Connections):
– در برخی موارد، می‌توان از روش‌های لحیم‌کاری برای اتصال کابل‌های ارت به میله‌های ارت استفاده کرد. این روش به ویژه در محیط‌های خشک و غیرمرطوب مناسب است.

۳. اتصالات جوشکاری (Welded Connections):
– در شرایط خاص، جوشکاری می‌تواند به عنوان یک روش مؤثر برای اتصال میله‌های ارت و کابل‌ها استفاده شود.
– این روش به ویژه در سیستم‌های بزرگ و صنعتی که نیاز به اتصالات پایدار و مقاوم دارند، کاربرد دارد.

 ۴. اتصالات فشاری (Compression Connectors):
– این اتصالات به‌وسیله فشار مکانیکی به میله‌های ارت متصل می‌شوند و معمولاً در سیستم‌های صنعتی یا بزرگ استفاده می‌شوند.
– این نوع اتصالات به دلیل ایجاد تماس خوب و پایدار، برای جلوگیری از خوردگی مناسب هستند.

۵. اتصالات الکتریکی (Electrical Connectors):
– برای تأمین اتصال الکتریکی مناسب، از اتصالات مخصوصی استفاده می‌شود که به خوبی جریان را منتقل کنند و در برابر خوردگی مقاوم باشند.
– این اتصالات می‌توانند شامل کلمپ‌های مخصوص یا اتصالات الکتریکی باشند که برای اتصال کابل‌های ارت به میله‌های ارت طراحی شده‌اند.

 نکات مهم:

– مقاومت در برابر خوردگی: انتخاب مواد مناسب برای اتصالات بسیار مهم است. از مواد ضد زنگ و مقاوم در برابر خوردگی استفاده کنید.

– پایداری مکانیکی: اتصالات باید به گونه‌ای طراحی شوند که در برابر لرزش و فشارهای مکانیکی پایدار باشند.

– بازرسی دوره‌ای: اتصالات باید به‌طور منظم بازرسی شوند تا از عدم وجود آسیب یا خوردگی اطمینان حاصل شود.

– رعایت استانداردها: اتصالات باید مطابق با استانداردهای ملی و بین‌المللی انجام شوند تا ایمنی و کارایی سیستم ارتینگ تضمین شود.

با انتخاب صحیح اتصالات، می‌توانید از کارایی و ایمنی سیستم‌های ارتینگ اطمینان حاصل کنید.

اتصالات میله‌های ارت باید مطابق با استانداردهای مشخصی انجام شوند تا ایمنی و کارایی سیستم‌های ارتینگ تضمین شود. در ادامه به مهم‌ترین استانداردها و مقررات مرتبط با اتصالات میله‌های ارت اشاره می‌شود:

 ۱. استاندارد IEC 60364:
– شرح: این استاندارد بین‌المللی به سیستم‌های الکتریکی و ایمنی آنها می‌پردازد و شامل الزامات مربوط به سیستم‌های ارتینگ و اتصالات آنها نیز می‌شود.
– محورهای کلیدی: طراحی، نصب و نگهداری سیستم‌های الکتریکی، شامل اتصالات میله‌های ارت.

 ۲. استاندارد NFPA 70 (National Electrical Code – NEC):
– شرح: این استاندارد در ایالات متحده به ایمنی الکتریکی می‌پردازد و شامل الزامات خاص برای سیستم‌های ارتینگ است.
– محورهای کلیدی: نصب و طراحی سیستم‌های ارتینگ، شامل اتصالات و مواد مورد استفاده.

۳. استاندارد BS 7671:
– شرح: این استاندارد در بریتانیا به الزامات ایمنی الکتریکی می‌پردازد و شامل بخش‌هایی درباره سیستم‌های ارتینگ و اتصالات آنها است.
– محورهای کلیدی: الزامات فنی و روش‌های نصب برای تضمین ایمنی و عملکرد صحیح سیستم‌های ارتینگ.

 ۴. استاندارد IEEE 80:
– شرح: این استاندارد به طراحی و نصب سیستم‌های زمین‌زنی برای تأسیسات الکتریکی می‌پردازد و شامل الزامات مربوط به اتصالات میله‌های ارت است.
– محورهای کلیدی: ارزیابی و طراحی سیستم‌های ارتینگ، تست و نگهداری.

 ۵. استاندارد EN 50174:
– شرح: این استاندارد به نصب و نگهداری سیستم‌های شبکه و ارتباطات می‌پردازد و الزامات مربوط به سیستم‌های ارتینگ و اتصالات آنها را نیز در بر می‌گیرد.
– محورهای کلیدی: راهنماهایی برای طراحی و نصب سیستم‌های ارتینگ در تأسیسات ارتباطی.

۶. استانداردهای ملی:
– شرح: هر کشور ممکن است استانداردهای خاص خود را در زمینه سیستم‌های ارتینگ و اتصالات میله‌های ارتداشته باشد. به عنوان مثال، در ایران، استانداردهای ملی مانند ISIRI 1412 و ISIRI 7500 ممکن است وجود داشته باشد.
– محورهای کلیدی: الزامات و راهنماهای خاص برای نصب و نگهداری سیستم‌های ارتینگ.

 نکات مهم:

– رعایت استانداردها: رعایت این استانداردها نه تنها به ایمنی کمک می‌کند، بلکه عملکرد صحیح سیستم‌های ارتینگ را نیز تضمین می‌کند.
– آموزش و آگاهی: آشنایی با این استانداردها برای مهندسان و تکنسین‌های الکتریک ضروری است تا از طراحی و نصب صحیح اطمینان حاصل شود.
– بازرسی و نگهداری: اتصالات باید به‌طور دوره‌ای بازرسی شوند تا از تطابق با این استانداردها اطمینان حاصل شود.

با رعایت این استانداردها، می‌توان از ایمنی و کارایی سیستم‌های ارتینگ اطمینان حاصل کرد.

بازرسی دوره‌ای اتصالات میله‌های ارت بسیار مهم است تا از کارایی و ایمنی سیستم‌های ارتینگ اطمینان حاصل شود.

در ادامه، به نکات کلیدی برای بازرسی این اتصالات اشاره می‌شود:

 ۱. بررسی وضعیت فیزیکی اتصالات:
– زنگ‌زدگی و خوردگی: وجود هرگونه زنگ‌زدگی یا خوردگی در اتصالات می‌تواند باعث افزایش مقاومت و کاهش کارایی شود.
– دودستگاه و شکستگی: بررسی اتصالات برای نشانه‌های شکستگی یا آسیب‌های مکانیکی.

۲. بازرسی اتصالات مکانیکی:
– محکم بودن اتصالات: اطمینان حاصل کنید که اتصالات پیچ و مهره‌ای محکم هستند و شل نشده‌اند.
– کلمپ‌ها و اتصالات فشاری: بررسی کنید که کلمپ‌ها و اتصالات فشاری به درستی عمل می‌کنند و هیچگونه شلی یا جابه‌جایی وجود ندارد.

 ۳. بررسی عایق‌ها:
– وضعیت عایق: بررسی عایق‌های کابل‌ها و اتصالات برای هر گونه آسیب یا ترک که می‌تواند منجر به خرابی شود.
– رطوبت: اطمینان حاصل کنید که اتصالات در شرایط خشک و عاری از رطوبت هستند، زیرا رطوبت می‌تواند به خوردگی کمک کند.

 ۴. اندازه‌گیری مقاومت الکتریکی:
– تست مقاومت: با استفاده از دستگاه‌های مخصوص، مقاومت اتصالات و میله‌های ارت را اندازه‌گیری کنید تا از کارایی سیستم اطمینان حاصل شود.
– مقایسه با مقادیر استاندارد: مقادیر اندازه‌گیری شده را با استانداردهای مربوطه مقایسه کنید.

۵. بازرسی محیطی:
– شرایط جوی: بررسی تأثیر شرایط جوی بر روی اتصالات، به ویژه در مناطق مرطوب یا در معرض باران و برف.
– نظافت: اطمینان حاصل کنید که اطراف اتصالات تمیز و عاری از خاک و مواد زائد باشد.

۶. اطمینان از تطابق با استانداردها:
– رعایت استانداردها: اطمینان حاصل کنید که اتصالات و نصب آن‌ها با استانداردهای ملی و بین‌المللی مطابقت دارد.
– گزارش بازرسی: مستندسازی نتایج بازرسی و هرگونه اقدام اصلاحی در صورت نیاز.

۷. آموزش و آگاهی:
– آموزش پرسنل: اطمینان حاصل کنید که کارکنان و تکنسین‌ها در زمینه بازرسی و نگهداری سیستم‌های ارتینگ آموزش دیده و آگاه هستند.

نتیجه‌گیری:
بازرسی دوره‌ای اتصالات میله‌های ارت باید به‌طور منظم انجام شود تا از عملکرد صحیح و ایمنی سیستم‌های الکتریکی اطمینان حاصل شود. با رعایت این نکات می‌توان به بهبود کارایی و ایمنی سیستم‌های ارتینگ کمک کرد.

جلوگیری از خوردگی اتصالات در سیستم‌های ارتینگ و الکتریکی بسیار مهم است تا ایمنی و کارایی سیستم حفظ شود.

در ادامه، به راهکارهای مؤثر برای جلوگیری از خوردگی اتصالات اشاره می‌شود:

۱. استفاده از مواد مقاوم در برابر خوردگی:
– مواد ضد زنگ: استفاده از اتصالات و میله‌های ارت ساخته‌شده از فولاد گالوانیزه، مس یا آلیاژهای ضد زنگ.
– پوشش‌های حفاظتی: استفاده از پوشش‌های مقاوم در برابر خوردگی مانند رنگ‌های ضد زنگ یا پوشش‌های اپوکسی.

 ۲. عایق‌کاری مناسب:
– عایق‌کاری اتصالات: استفاده از عایق‌های مناسب برای جلوگیری از تماس رطوبت و مواد شیمیایی با اتصالات.
– پوشش‌های عایق: استفاده از لایه‌های عایق در نقاط اتصالات برای کاهش احتمال تماس با رطوبت.

 ۳. کنترل رطوبت:
– محیط خشک: اطمینان از اینکه اتصالات در محیط‌های خشک نصب شوند و از تجمع آب جلوگیری شود.
– تهویه مناسب: اطمینان از تهویه مناسب در اطراف اتصالات و میله‌های ارت برای کاهش رطوبت.

۴. استفاده از روش‌های حفاظت کاتدیک:
– حفاظت کاتدیک: نصب سیستم‌های حفاظت کاتدیک برای جلوگیری از خوردگی در میله‌های ارت و اتصالات. این روش شامل استفاده از یک منبع جریان الکتریکی برای معکوس کردن فرآیند خوردگی است.

 ۵. بازرسی و نگهداری منظم:
– بازرسی دوره‌ای: بررسی دوره‌ای اتصالات برای شناسایی زودهنگام نشانه‌های خوردگی.
– نگهداری: انجام اقدامات نگهداری لازم برای جلوگیری از تجمع رطوبت و سایر عوامل خوردگی.

۶. اجتناب از اتصالات ناهمگن:
– مواد همسان: استفاده از مواد همسان برای اتصالات، زیرا ترکیب فلزات مختلف می‌تواند منجر به خوردگی گالوانیک شود.
– پوشش‌دهی: در صورت نیاز به استفاده از مواد مختلف، از پوشش‌های عایق برای جلوگیری از تماس مستقیم آن‌ها استفاده کنید.

۷. نظافت منظم:
– تمیز کردن اتصالات: تمیز کردن منظم اتصالات از گرد و غبار و آلودگی‌ها برای کاهش خطر خوردگی.
– حذف مواد شیمیایی: جلوگیری از تماس اتصالات با مواد شیمیایی خورنده یا نمک‌ها.

 نتیجه‌گیری:
با اتخاذ این اقدامات و راهکارها می‌توان از خوردگی اتصالات در سیستم‌های ارتینگ و الکتریکی جلوگیری کرده و ایمنی و کارایی سیستم را تضمین کرد.
